投入式液位變送器接線圖和技術參數表
投入式液位變送器產品如何接線？哪里有接線圖和說明書下載？它有哪些技術參數？它采用進口不銹鋼隔離膜片的高精度、高穩定性力敏芯片經合理的結構設計和厚膜技術溫度補償、信號放大、V/I轉換，對不銹鋼殼體進行全密封焊接，有通氣導管的防水電纜，使傳感器背壓腔與大氣連接，從而制成工業標準的4～20mA或0～10mA信號輸出且性能穩定可靠的全固態產品。投入式變送器它是基于所測液體靜壓與該液體高度成正比的原理，采用擴散硅或陶瓷敏感元件的壓阻效應，將靜壓轉成電信號。經過溫度補償和線性校正。轉換成4-20mADC標準電流信號輸出。投入式液位計的傳感器部分可直接投入到液體中，變送器部分可用法蘭或支架固定，安裝使用方便。
投入式液位變送器接線圖：
|

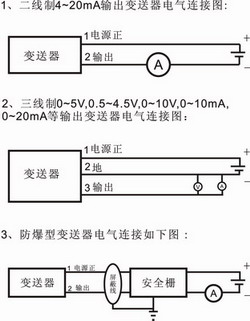

◇ 電氣連接圖： |

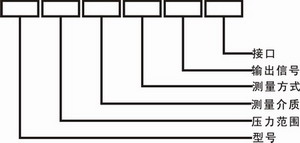

◇ 型號： |
 |
|
投入式液位變送器技術參數表：
| 測量范圍 | 0～0.5mH2O…2mH2O…5mH2O…10mH2O…15mH2O…500 mH2O之間任意可選 |
| 過載能力 | 量程的3倍 |
| 供電范圍 | 12～36VDC |
| 信號輸出 | 4～20mADC兩線、數字信號：RS485、RS232 |
| 精度 | 0.05%FS、0.1%FS、0.2%FS、0.5%FS (包括非線性、重復型、遲滯) |
| 分辨率 | 0.01%FS |
| 溫度誤差 | ≤0.008%FS/℃(-20～+70℃)；≤±0.02%FS/℃(-20～-30℃) |
| 穩定性誤差 | ≤±0.1%FS/年 |
| 環境溫度 | -30～+70℃ |
| 介質溫度 | -30～+80℃ 高溫型（-20～+150℃/250℃） |
| 貯存溫度 | -30～+85℃ |
| 防護等級 | IP68 |
| 接口及殼體 | 不銹鋼1Cr18Ni9Ti |
| 傳感器膜片 | 316L不銹鋼、96%氧化鋁陶瓷 |
| 密封件 | 全一體不銹鋼結構，無塑料密封件，永不泄漏 |
| 橡膠套管 | 丁晴橡膠 |
| 電纜 | Φ7.5mm聚乙烯(或聚氨酯)導氣電纜 |
| 安裝方式 | 投入式、法蘭DN50、法蘭DN80 |
| 顯示 | 4位LED或4位LCD顯示 |
| 接線 | 紅色線：電源正 黑色線：電源負 裸線：屏蔽 |
投入式液位變送器穩定性好，精度高；安裝使用相當方便；不受被測介質起泡、沉積、電氣特性的影響寬范圍的溫度補償。投入式液位計具有電源反相極性保護及過載限流保護，它可將各種物位參數的變化轉換成標準電流信號，遠傳至操作控制室，供二次儀表或計算機進行集中顯示、報警或自動控制。
