磁翻板液位計遠傳裝置顯示方法

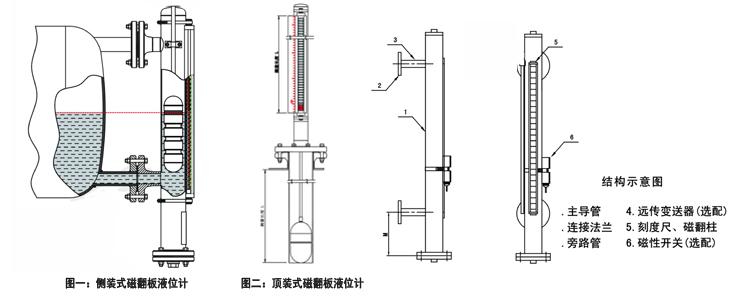

磁翻板液位計主要部件就是測量筒,內部浮子,外部指示器及一個遠傳檢測探頭.液位計從上部和下部的側面引出管線法蘭與被測介質的器壁連接,通過中間閥門來實現磁浮子液位計的使用和切除.

在磁浮子液位計下部通過法蘭連接安裝有一個排污泄壓閥,在維護時進行排污泄壓.測量筒內壁安裝一個可以自由上下活動的磁性浮子,浮子內部密封有磁鐵.在測量筒的法蘭面上固定一個緩沖彈簧,用來減輕測量筒對浮子的硬性沖擊.

磁翻板液位計的測量筒外部安裝有翻板式顯示面板即指示器,有紅白顏色翻牌,帶有磁性,受內部的磁浮子的磁性影響產生顏色翻轉.在制造過程中把與磁浮子同極性的翻牌一面制作成紅色,異極性的制成白色,所以當內部磁性浮子上浮時,外部的指示器能夠跟著其高度顯示醒目的紅色,方便觀察內部介質的液位或界位.

磁翻板液位計如果需要遠傳顯示,只要在外部加一個遠傳檢測探頭即變送器,可實現液位的遠傳顯示,非常方便一塊儀表既能夠就地顯示又能夠遠傳顯示.

遠傳探頭同樣使用了磁性耦合的原理,通過磁敏元件受磁場的吸合來實現遠傳電路的電阻變化,經過轉換器轉換輸出一個隨浮子高度線性變化的4~20mA電流值,因此磁敏元件的好壞程度決定著遠傳探頭的質量.因此安裝時要注意方向性和有無導磁性質的鐵性物質產生影響。

遠傳磁翻板液位計安裝使用方法

1、磁翻板液位計本體周圍不容許有導磁物質接近，禁用鐵絲固定，否則會影響磁翻板液位計的正常工作；
2、如用戶自行采用伴熱管路時，須選用非導磁材料，如紫銅管等。伴熱溫度根據介質情況確定；
3、磁翻板液位計安裝須垂直，磁翻板液位計與容器引管間應裝有球閥，便于檢修和清洗；
4、介質內不應含有固體雜質或磁性物質，以免對浮子造成卡阻；
5、使用前應先用校正磁鋼將零位以下的小球置成紅色，其它球置成白色；
6、打開底法蘭，裝入磁性浮子；
7、調試時應先打開上部引管閥門，然后緩慢開啟下部閥門，讓介質平穩進入主導管，觀察磁性紅白球翻轉是否正常，然后關閉下引管閥門，打開排污閥，讓主導管內液位下降，據此方法操作三次，確屬正常，即可投入運行(腐蝕性等特殊液體除外)；
8、應根據介質情況，不定期清洗主導管清除雜質；
9、對超過一定長度(普通型＞3米、防腐型＞2米)的液位計，需增加中間加固法蘭或耳攀作固定支撐，以增加強度和克服自身重量；
10、當配有遠傳配套儀表時需做到如下幾條：應使遠傳配套儀表緊貼液位計主導管，并用不銹鋼抱箍固定（禁用鐵質）；遠傳配套儀表上感應面應面向和緊貼主導管；遠傳配套儀表零位應與液位計零位指示處在同一水平線上；遠傳配套儀表與顯示儀表或工控機之間的連線**好單獨穿保護管敷設或用屏蔽二芯電纜敷設；接線盒進線孔敷設后，要求密封良好，以免雨水、潮氣等侵入而使遠傳配套儀表不能正常工作，接線盒在檢修或調試完成后應及時蓋上。
