磁翻板液位計安裝及報警開關功能分析及選型
發表時間：2018-08-14 04:07:27 ??點擊次數：1290? 技術支持：150-5269-2011

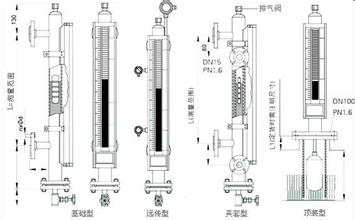

磁翻板液位計安裝及報警開關功能分析 頂裝式磁翻板液位計是直接安裝于容器頂部，通過浮球隨液面（或界面）的上下移動帶動磁性連桿上下移動，由磁性連桿內的磁鋼利用磁耦合原理驅動磁性翻板指示器，用紅白兩色（液紅氣白）明顯直觀地指示出工藝容器內的液位或界位，可遠距離傳送和實現自動控制。
磁翻板液位計的一種遠傳方式就是配報警開關，液位控制開關由干簧管及電路模塊組成，結構緊湊、堅固耐用。按用途它可分為普通液位控制開關，帶保持（記憶）型液位控制開關和高溫帶保持（記憶）型控制開關。該液位控制開關以捆綁的形式固定在UHZ型磁翻板液位計的外側，使其處于液位計同一磁場系統中，當磁性浮子隨液位上下移動時，對應液位位置的干簧管受浮子內磁場的作用吸合，通過轉換模塊將變化的信號轉換成無源開關信號輸出，直到返回感應信號到達時才釋放，因此可方便地與各類儀表配套使用，從而達到控制及報警的目的。每個磁翻板液位計配多個報警開關。
主要由本體部分、就地指示器、遠傳變送器及上、下限報警器等幾部分組成。
頂裝式磁翻板液位計護導管安裝須保持垂直。液位計安裝時連桿不能彎曲，須挺直裝入。
液位計安裝完畢后，需對指示器的磁翻柱用所附磁鋼引導一次。空罐情況下浮子顯示白色,當罐內有液體的時候,浮子顯示紅色。
如需在一定液位的時候設定自動敞開與關閉，可安裝上下限報警開關。報警開關安裝在液位計所需控制位置，轉換器安裝在控制室內。
磁翻板液位計的一種遠傳方式就是配報警開關，液位控制開關由干簧管及電路模塊組成，結構緊湊、堅固耐用。按用途它可分為普通液位控制開關，帶保持（記憶）型液位控制開關和高溫帶保持（記憶）型控制開關。該液位控制開關以捆綁的形式固定在UHZ型磁翻板液位計的外側，使其處于液位計同一磁場系統中，當磁性浮子隨液位上下移動時，對應液位位置的干簧管受浮子內磁場的作用吸合，通過轉換模塊將變化的信號轉換成無源開關信號輸出，直到返回感應信號到達時才釋放，因此可方便地與各類儀表配套使用，從而達到控制及報警的目的。每個磁翻板液位計配多個報警開關。
磁翻板液位計專用報警開關的選型表
|
BJ-5
|
磁翻板液位計專用報警開關
|
普通型
|
|
|
BJB-25
|
記憶保持型
|
||
|
GBJB-25
|
高溫記憶保持型
|
||
|
|
A
|
|
不防爆
|
|
|
B
|
|
防爆型
|
